Термограф САХАРА Т8-24П

термограф для измерения температуры в печи

Измерение температуры и времени отверждения покрытий при покраске изделий

САХАРА Т8-20П

128 000 ₽

160 000 ₽

ЗАКАЗАТЬ

термограф для измерения температуры в печи

САХАРА Т8-20П

128 000 ₽

160 000 ₽

Заказать

ПРИГЛАШАЕМ К СОТРУДНИЧЕСТВУ ДИЛЕРОВ.
ТЕХНИЧЕСКАЯ И МАРКЕТИНГОВАЯ ПОДДЕРЖКА ВАШИХ ПРОДАЖ.

Приглашаем к сотрудничеству дилеров. Техническая и маркетинговая поддержка Ваших продаж.

Чтобы узнать все о комплекте поставки, работе и программном обеспечении Термографа,

ПОСМОТРИТЕ ВИДЕО

Полный обзор комплекта термографа «САХАРА Т8-24П»

Полная инструкция по подключению и использованию термографа «САХАРА Т8-24П»

Описание программного обеспечения

Заказать

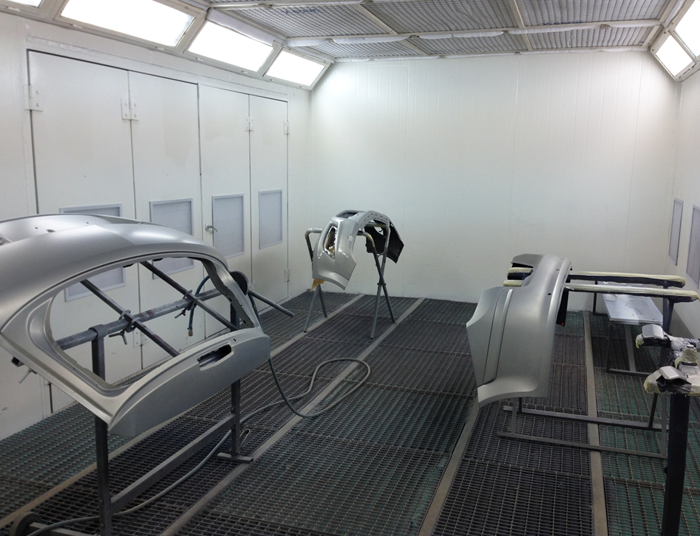

Проблемы, если не измерять температуру в печи при покраске изделий

проблемы, которые могут возникнуть, если не измерять температуру в печи при покраске изделий

Неравномерное покрытие: без точного контроля температуры возможно неравномерное распределение тепла, что приводит к неравномерному нанесению покрытия.
Недостаточная адгезия: неправильная температура может привести к плохой адгезии покрытия к поверхности изделия, что снижает долговечность и качество покрытия.
Перегрев или недогрев: перегрев может вызвать повреждение изделия или покрытия, а недогрев — неполное отверждение покрытия, что также снижает его защитные свойства.
Повышенные затраты: неправильная температура может привести к увеличению количества брака и необходимости повторного нанесения покрытия, что увеличивает затраты на производство.
Снижение производительности: проблемы с температурой могут замедлить производственный процесс, так как потребуется больше времени на исправление дефектов.
Температурный градиент: между температурой на поверхности изделия и температурой горячего воздуха в печи существует градиент, который может достигать от 5°С до 20°С. Это означает, что температура, измеряемая системой регулирования печи, может значительно отличаться от реальной температуры на поверхности изделия, что приводит к неправильным настройкам и контролю процесса.
Влияние внешних факторов: температура и время отверждения покрытия зависят от множества факторов, таких как суммарная теплоемкость изделий, толщина стенок, конструктивное исполнение, начальная температура изделия, а также температура, влажность и давление в окрасочном цехе. Без учета этих факторов невозможно обеспечить стабильное и качественное покрытие.

Измерение температуры, построение термопрофиля при помощи термографа Сахара Т8-24П

Как при помощи термографа «САХАРА Т8-24П» можно измерить температуру, построить термопрофиль и решить проблемы

Термограф «САХАРА Т8-24П» позволяет точно измерять температуру и время отверждения покрытий по восьми независимым каналам. Это устройство помогает:

построить термопрофиль: с помощью термографа можно создать детальный термопрофиль печи, что позволяет выявить зоны перегрева или недогрева.
контроль температуры: термограф обеспечивает постоянный мониторинг температуры, что позволяет оперативно корректировать параметры печи для достижения оптимальных условий.
учет температурного градиента: термограф позволяет измерять температуру непосредственно на поверхности изделия, что помогает учитывать температурный градиент между поверхностью изделия и горячим воздухом в печи.
оптимизация процесса: благодаря точным данным о температуре можно оптимизировать процесс нанесения покрытия, что снижает количество брака и повышает качество продукции.
учет внешних факторов: термограф позволяет учитывать влияние внешних факторов, таких как теплоемкость изделий, толщина стенок, конструктивное исполнение и начальная температура изделия, что обеспечивает более точный контроль процесса.

Применение термографа «САХАРА Т8-24П»

Термограф «САХАРА Т8-24П» может применяться в различных отраслях:

автомобильная промышленность: контроль температуры при нанесении лакокрасочных покрытий на автомобильные детали.
металлообработка: мониторинг температурного режима при нанесении порошковых покрытий на металлические изделия.
производство бытовой техники: обеспечение качественного покрытия на корпусах и деталях бытовой техники.
строительные материалы: контроль температуры при нанесении покрытий на строительные материалы, такие как профили и панели.
электроника: обеспечение точного температурного режима при нанесении защитных покрытий на электронные компоненты.

Заказать

Преимущества использования нашего термографа

Высокая точность: обеспечивает точное измерение температуры по восьми независимым каналам.
Надежность: разработан для работы в условиях высоких температур и агрессивных сред.
Удобство использования: прост в установке и эксплуатации, имеет интуитивно понятный интерфейс, все на русском языке..
Экономия времени и ресурсов: снижает количество брака и необходимость повторного нанесения покрытия, что экономит время и ресурсы.
Повышение качества продукции: обеспечивает равномерное и качественное нанесение покрытий, что увеличивает долговечность и эстетические свойства изделий.
Гибкость применения: подходит для использования в различных отраслях и на разных этапах производственного процесса.
Учет температурного градиента: позволяет учитывать разницу температур между поверхностью изделия и горячим воздухом в печи, что обеспечивает более точный контроль процесса.

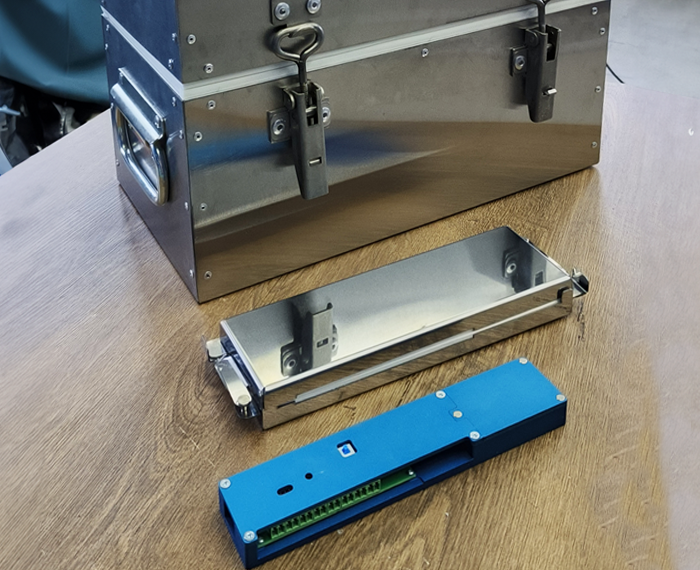

Состав термографа «САХАРА Т8-24П»

Электронный автономный блок регистрации: компактная электронная плата с микроконтроллером и многоканальным измерителем, заключенная в низкопрофильный корпус.
Подключение датчиков: возможность подключения от одного до восьми датчиков температуры, которые закрепляются на поверхности исследуемого объекта.

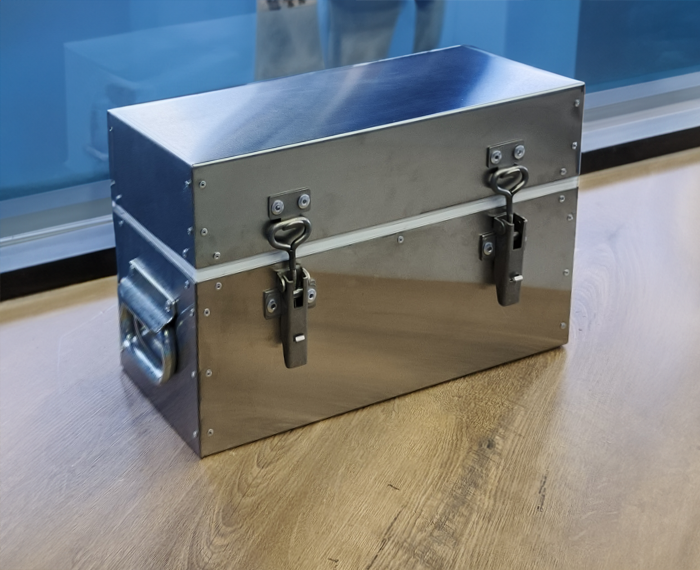

Защитный бокс: обеспечивает безопасность блока регистрации при измерениях внутри печи.
Режимы работы: автономный режим с временем регистрации до 45 минут и подключенный режим без ограничений по времени, с возможностью наблюдения температур в режиме реального времени через USB-кабель.
Размеры: корпус электронного модуля (ВхШхД) 17х42,5х207 мм. Защитный кожух (ВхШхД) 27х78х268 мм. Защитный бокс (ВхШхД) 290х210х400 мм
Измеритель: термопара тип К.
Период регистрации: 1 сек.
Время регистрации: при автономной регистрации при температуре 200 градусов 45 мин.
Максимальная измеряемая температура: 250 градусов при использовании защитного бокса.

комплектация

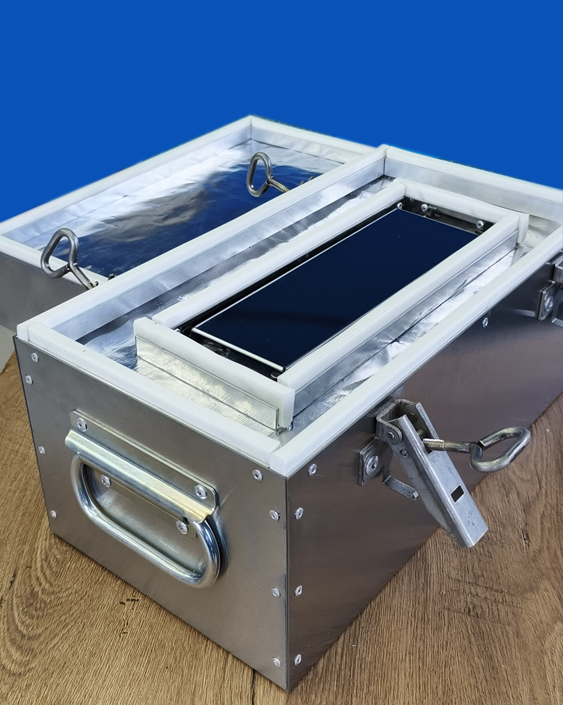

Термоизоляционный бокс для термографа.
Защитный бокс для нахождения внутри печи.
Термопары.
Перчатки для извлечения регистратора из тоннеля печи.
Кейс для хранения регистратора температуры.
Батарейки тип ААА для питания регистратора температуры.
USB кабель для снятия показаний.
Накопитель USB 2.0 с программным обеспечением и инструкцией по эксплуатации.

Процесс измерения

Подготовка: датчики температуры подключаются к измеряемому изделию и закрепляются на поверхности исследуемого объекта.
Защита: блок регистрации помещается в защитный кожух для обеспечения безопасности и помещается в защитный бокс для безопасного нахождения внутри печи.
Измерение: исследуемый объект вместе с блоком регистрации отправляется в печь. В процессе прохождения по тоннелю печи (или стационарно находясь в тупиковой печи) регистратор с заданным периодом производит измерения температур с подключенных датчиков и запоминает данные результаты.
Извлечение: после прохождения по тоннелю печи (или стационарно находясь в тупиковой печи) регистратор извлекается из кожуха и подключается к персональному компьютеру.
Анализ: специальная программа на русском языке считывает запомненные регистратором значения температур и отображает их в виде графика профиля. Возможна работа регистратора в «подключенном» режиме, что позволяет наблюдать все температуры с датчиков регистратора в режиме on-line и автоматически строить график изменения этих температур.

Заказать

Программное обеспечение термографа

Наше программное обеспечение — это ключевой элемент термографа «САХАРА T8-24П», который обеспечивает точность и удобство в работе. Оно учитывает размер печи, количество зон нагрева и скорость конвейера, автоматически предлагая изменения в настройках печи для достижения идеального термопрофиля. Это позволяет значительно повысить эффективность и качество производственного процесса.

Интуитивно понятный интерфейс: современный графический интерфейс, поддерживающий операционные системы Windows и Linux, с работой на русском языке.
Мастер настройки: встроенный графический мастер с текстовыми и анимированными подсказками, который делает использование регистратора максимально простым и доступным даже для неопытных пользователей.
Автоматическая оптимизация: программа анализирует данные измерений и предлагает оптимальные настройки печи, учитывая размер печи, количество зон нагрева и скорость конвейера. Это позволяет достичь идеального термопрофиля и повысить качество продукции.
Режим реального времени: возможность работы в подключенном режиме, что позволяет наблюдать все температуры с датчиков регистратора в режиме on-line и автоматически строить график изменения этих температур.
Анализ и хранение данных: программное обеспечение позволяет сохранять зарегистрированные профили на диске для последующего анализа. Доступна широкая навигация по профилю, включая перемещение, масштабирование, включение-отключение каналов.
Печать и экспорт: возможность вывода профиля на печать и экспорта данных для дальнейшего использования и отчетности.

Заказать

Программное обеспечение Термографа «САХАРА Т8-24П»

Программное обеспечение Термопрографа
«САХАРА Т8-24П»

Новая программа для управления термографом САХАРА Т8-24П уже доступна!

Мы рады сообщить о выпуске новой программы для управления термографом САХАРА Т8-24П. Теперь вы можете скачать её прямо с нашего сайта и ознакомиться с видео, демонстрирующим её работу.

Повысьте эффективность и точность ваших измерений с помощью обновлённого программного обеспечения. Не упустите возможность улучшить ваш рабочий процесс!

Скачать программу

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Термографа «САХАРА Т8-24П»

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Термопрографа
«САХАРА Т8-24П»

По ссылке можно скачать Руководство по эксплуатации Термографа. Обновление редакции 15.05.2023

Скачать руководство
