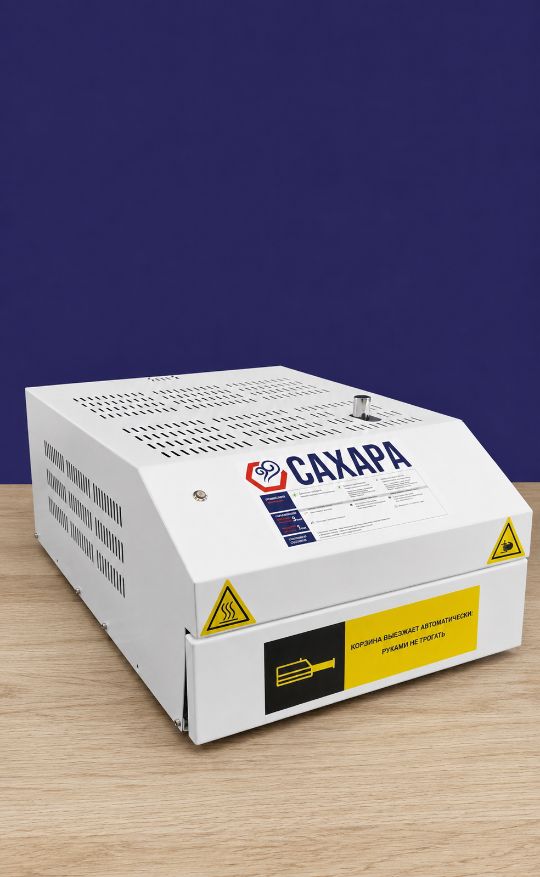

Трехзонная конвекционная печь

САХАРА СХ250-П1

190 000 ₽

без НДС

220 000 ₽

ЗАКАЗАТЬ

Трехзонная конвекционная печь

САХАРА СХ250-П1

190 000 ₽

без НДС

220 000 ₽

Заказать

Первая в мире настольная трёхзонная печь с полностью автоматизированной пайкой по термопрофилю.

Большие конвейерные печи дают нужный профиль и низкий брак, но требуют серьёзных вложений и отдельного цеха. Обычные настольные печи дешевле, но не позволяют точно выдерживать профиль, ограничивают технолога и сильно зависят от оператора.
САХАРА СХ250-П1 — единственное настольное решение в мире, где плата автоматически проходит три технологические зоны: предварительный нагрев, пиковый нагрев и охлаждение. Все строго по профилю, заданному на компьютере, с контролем температуры по термопарам на самой плате.

Трехзонная пайка:

предварительный нагрев, пиковый нагрев, охлаждение.

Полностью автоматизированный цикл:

задали профиль на компьютере и печатная плата автоматически проходит все зоны.

Настройка по термопарам на самой плате,

а не только по температуре воздуха.

Качество пайки

и повторяемость процесса, сопоставимые с большими конвейерными печами.

Настольный формат

для лабораторий, прототипирования, мелких серий и небольшого регулярного производства.

Трехзонная пайка:

предварительный нагрев, пиковый нагрев, охлаждение.

Полностью автоматизированный цикл:

задали профиль на компьютере и печатная плата автоматически проходит все зоны.

Настройка по термопарам на самой плате,

а не только по температуре воздуха.

Качество пайки

и повторяемость процесса, сопоставимые с большими конвейерными печами.

Настольный формат

для лабораторий, прототипирования, мелких серий и небольшого регулярного производства.

Как можно достичь идеальный термопрофиль пайки при помощи компактной печи?

ПОСМОТРИТЕ ВИДЕО

Секрет идеальной пайки: узнайте, как печь «САХАРА СХ250-П1» меняет правила игры

Распаковка печи

Новая технология пайки

Описание ПО

Заказать

Трехзонная конвекционная печь САХАРА СХ250-П1

проблема:
печь не даёт профиль, а технология требует

Технологу важно выдержать профиль так, как предписывает даташит пасты и требования к компонентам: предварительный нагрев, выход на пик, выдержка и контролируемое охлаждение.
При создании нашей печи мы знали о проблемах компактных настольных печей для пайки SMD компонентов:
Пайка SMD-компонентов является ключевым процессом в сборке электронных устройств. Однако, при использовании компактных настольных конвекционных печей могут возникать специфические проблемы, связанные с настройкой температурного профиля. Эти проблемы могут существенно повлиять на качество пайки и надежность конечного продукта.

1. Ограниченное управление температурным профилем
Компактные настольные печи часто имеют ограниченные возможности по точному управлению температурой. В отличие от крупных промышленных печей, которые оснащены сложными системами управления и множеством датчиков, настольные модели могут не обеспечивать достаточную точность и равномерность нагрева. Это приводит к тому, что установка оптимального температурного профиля становится сложной задачей.

2. Неравномерный нагрев
В компактных печах распределение тепла может быть неравномерным, что особенно критично для пайки SMD-компонентов. Неравномерный нагрев может привести к перегреву или недостаточному нагреву отдельных участков платы, что вызывает проблемы, такие как плохое смачивание паяльной пасты или образование холодных паяных соединений.

3. Проблемы с оплавлением
Для эффективного оплавления паяльной пасты необходимо точно соблюдать температурные режимы. Компактные печи могут испытывать трудности с достижением и поддержанием необходимой пиковой температуры, что необходимо для качественного оплавления паяльной пасты и формирования надежных паяных соединений.

4. Влияние на компоненты
Высокая температура или длительное тепловое воздействие, которые могут возникнуть из-за неоптимального управления температурой в компактных печах, могут повредить чувствительные SMD-компоненты. Это может привести к снижению их производительности или полному выходу из строя.

Заказать

Решение:
Трёхзонная автоматизированная пайка в настольном формате

САХАРА СХ250-П1 – конвекционная печь оплавления припоя, предназначенная для пайки печатных плат в воздушной среде.
Печь реализует трёхзонную схему пайки в настольном формате: предварительный нагрев, пиковый нагрев и охлаждение. При этом принципиально важно не только наличие трёх зон, но и способ их использования: в каждой зоне плата находится ровно столько времени, сколько требуется по технологическому процессу.
Термопрофиль и другие параметры задаются на внешнем управляющем компьютере, после чего сохраняются в памяти печи. После сохранения профиля печь может работать автономно без внешнего компьютера, повторяя заданный цикл пайки.

Получить консультацию

Сравнение подходов

Обычная настольная печь и САХАРА СХ250-П1


Параметр	Обычная настольная печь	САХАРА СХ250-П1
Количество технологических этапов	Нагрев и оплавление часто объединены, охлаждение неуправляемое	Предварительный нагрев, пиковый нагрев и охлаждение разделены по этапам
Формирование профиля	Ограничено конструкцией и ручным подбором	Профиль задаётся на компьютере и автоматически воспроизводится
Контроль температуры	Обычно по воздуху в камере	По термопарам на самой плате
Перемещение платы	Как правило, плата статична	Плата автоматически перемещается между зонами
Повторяемость	Зависит от оператора и условий цикла	Повторяется по сохранённому профилю
Работа технолога	Постоянный ручной контроль	Предварительная настройка профиля и дальнейшее воспроизведение

Принцип работы трехзонной конвекционной печи САХАРА

Принцип работы:
Как организован цикл пайки

Посредством внешнего управляющего компьютера, не входящего в комплект поставки, задаётся требуемый профиль пайки, а также другие рабочие параметры. После настройки профиль сохраняется во внутренней памяти печи.

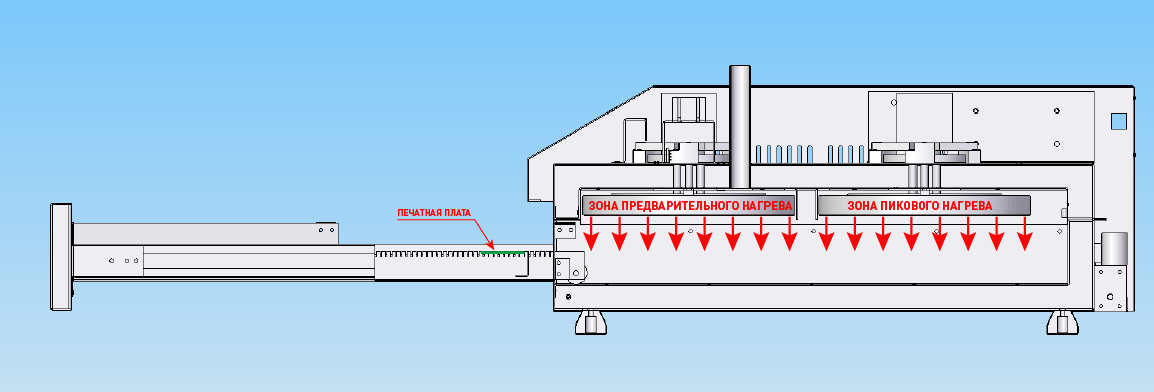

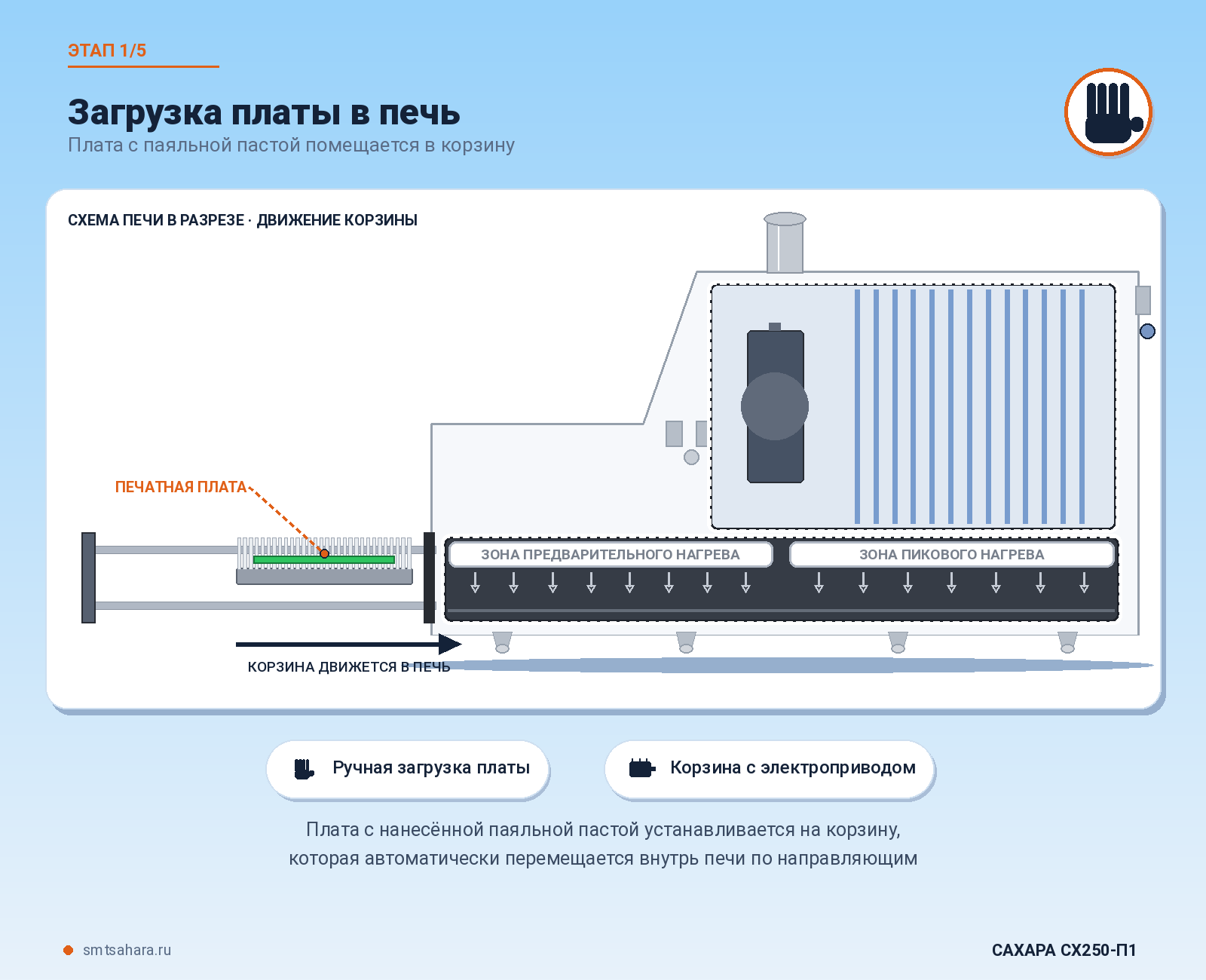

Печатные платы с нанесённой паяльной пастой и установленными компонентами вручную помещаются в подвижную корзину. Корзина автоматически и последовательно перемещает плату через зоны печи, формируя заданный термопрофиль.

Платы проходят следующие этапы:

Предварительный нагрев.
Пиковый нагрев.
Охлаждение.

Разгрузка спаянной платы после завершения цикла выполняется вручную.

Техническое описание зон

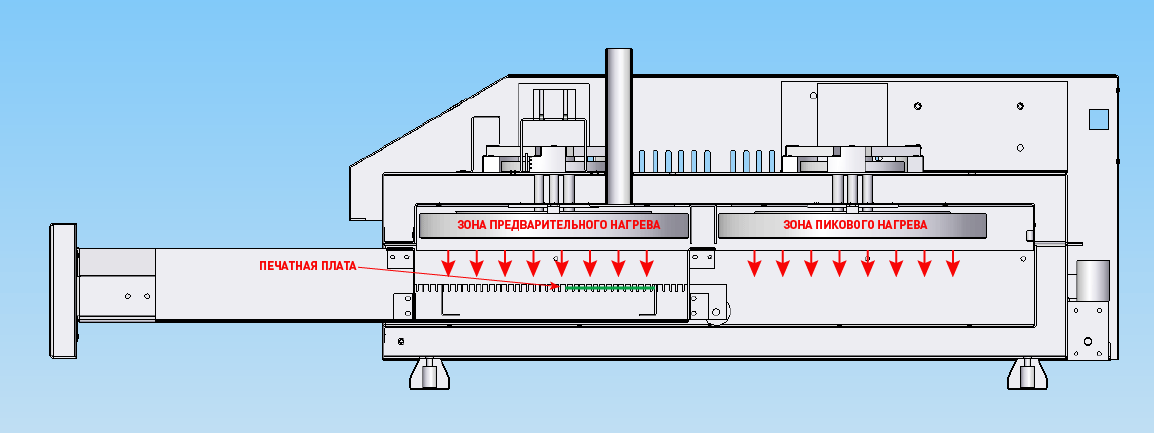

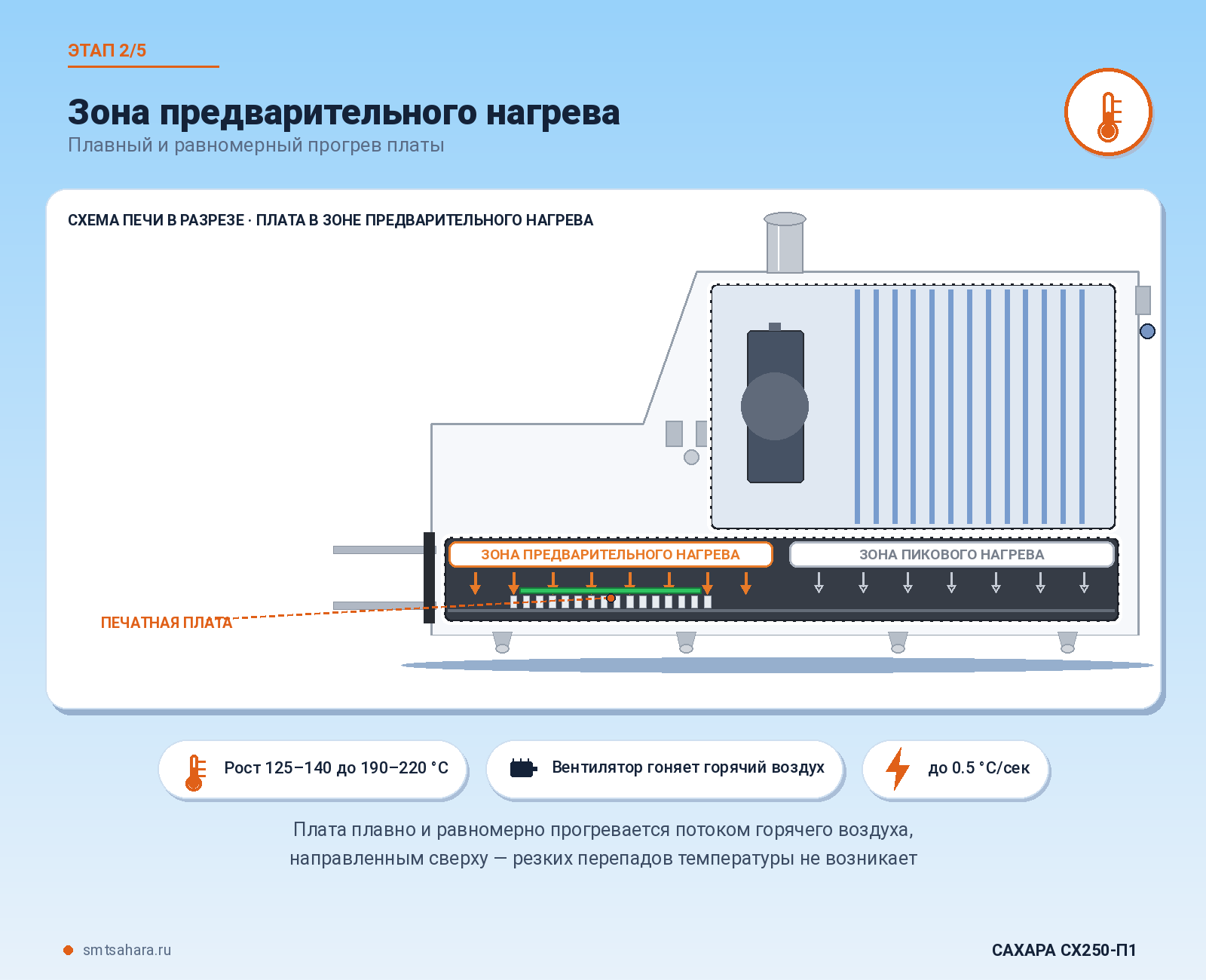

Предварительный нагрев
В начале процесса корзина автоматически перемещается в зону предварительного нагрева.
Начальная температура в этой зоне устанавливается в диапазоне 125–140 °C. Далее температура может повышаться до 190–220 °C в зависимости от требуемого профиля пайки.
Типовое время пребывания платы в зоне предварительного нагрева составляет от 2 до 4 минут. Скорость повышения температуры может достигать до 0,5 °C в секунду, в зависимости от настроек профиля и режима работы нагревательной системы.
Задача этой зоны — обеспечить плавный рост температуры, равномерный прогрев платы и компонентов и подготовку к прохождению этапа оплавления.

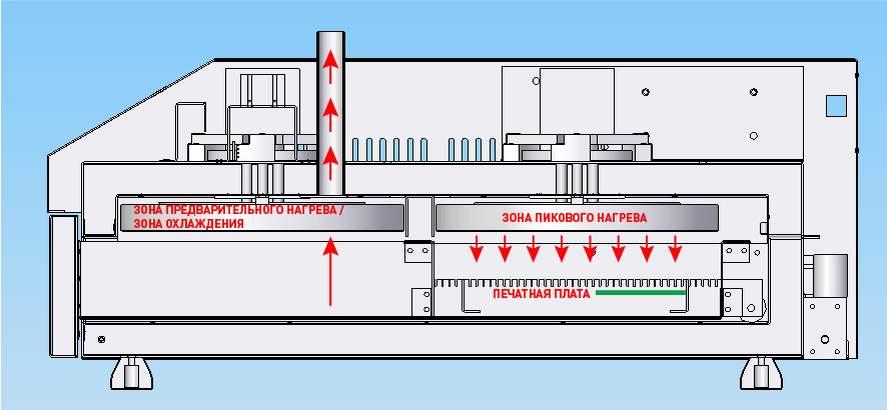

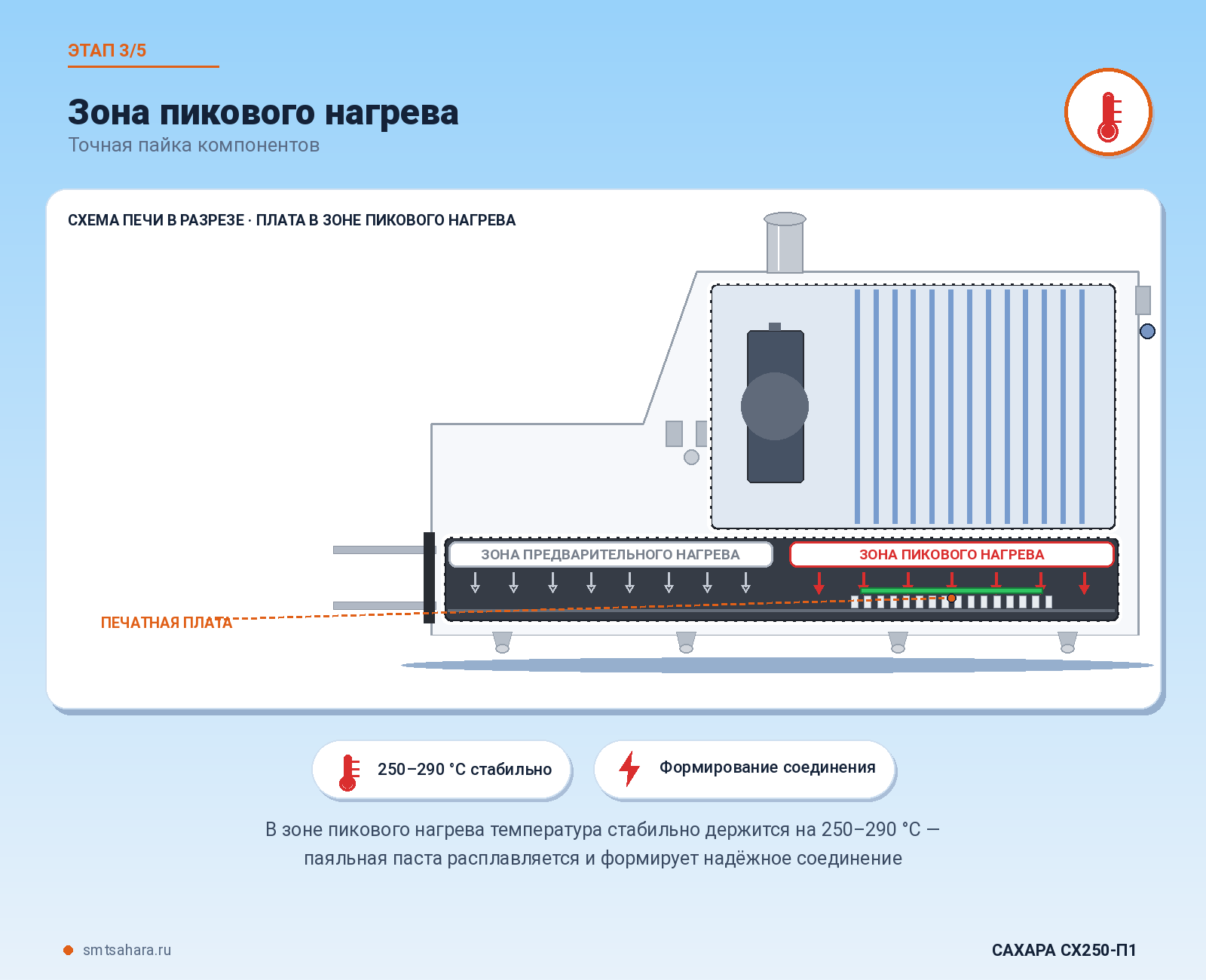

Пиковый нагрев
После завершения стадии предварительного нагрева плата автоматически поступает в зону пикового нагрева.
В этой зоне температура стабилизируется на уровне 250–290 °C в зависимости от заданного профиля. Здесь происходит непосредственное оплавление припоя и формирование паяных соединений.
Температура поддерживается с высокой точностью в рамках заданного профиля. Длительность пребывания платы в зоне определяется требованиями технологического процесса и настройками профиля.

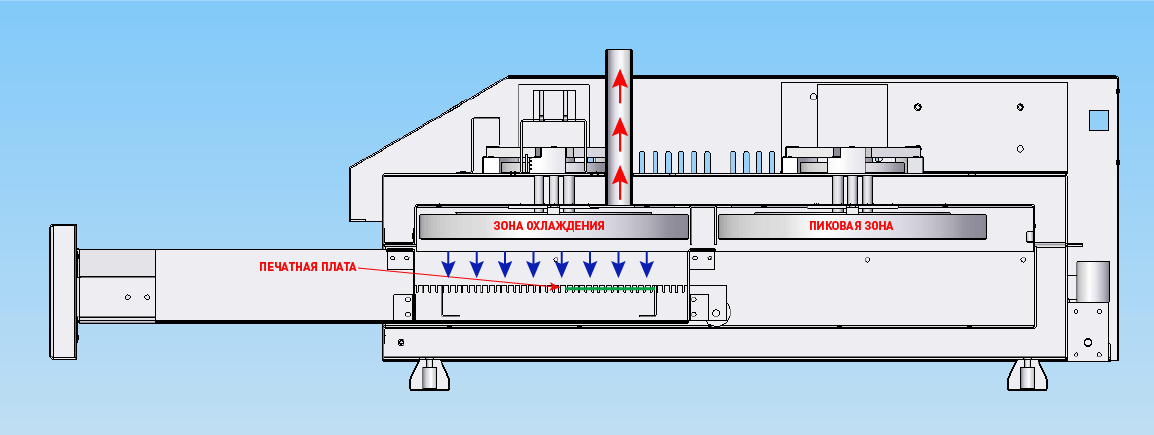

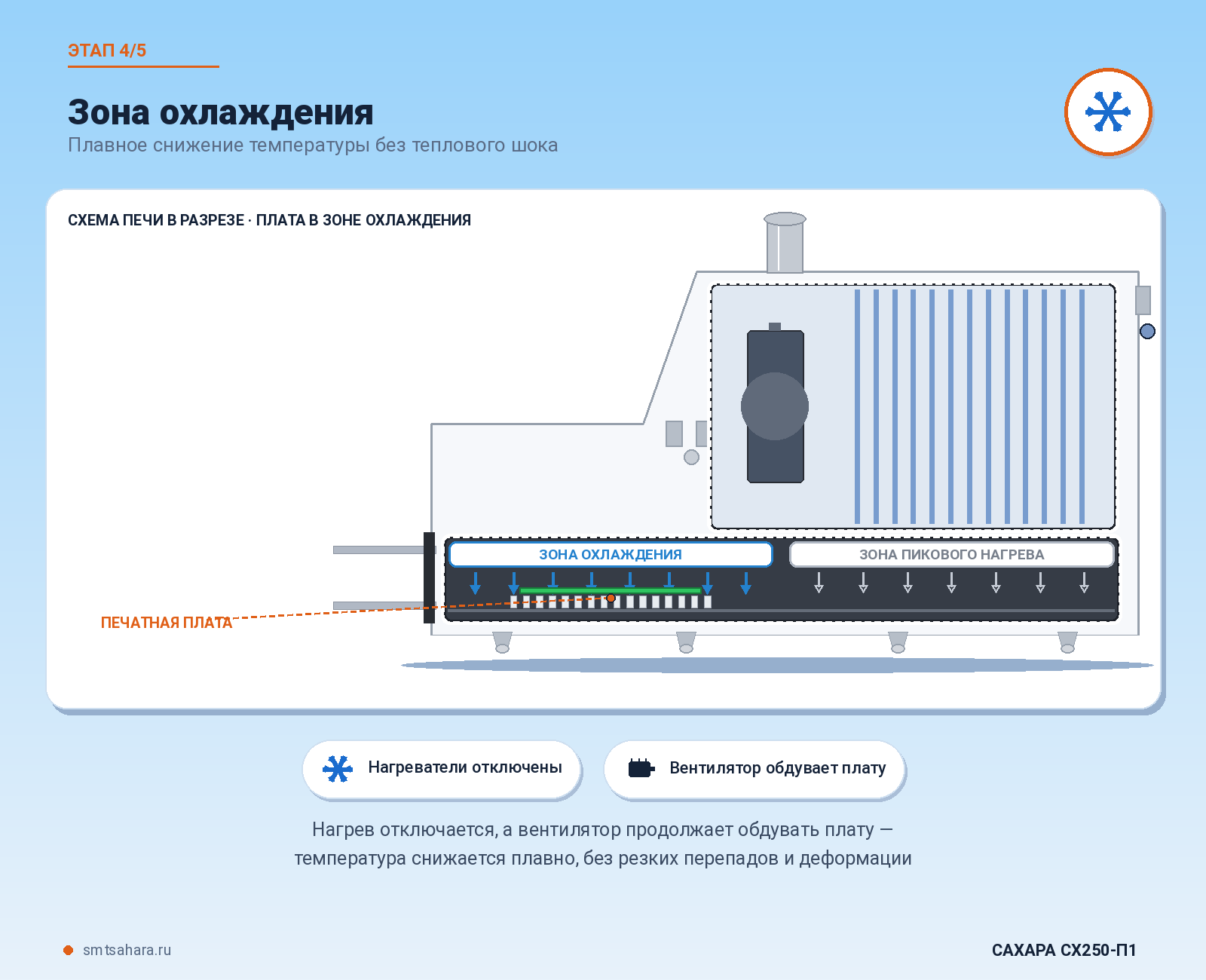

Охлаждение
После завершения стадии пикового нагрева начинается этап охлаждения.
Охлаждение реализуется как контролируемое снижение температуры, исключающее резкий термический удар по плате и компонентам. После завершения основного теплового цикла плата автоматически выводится из печи и далее остывает в естественных условиях.
После достижения безопасного состояния система подаёт звуковой сигнал, информирующий оператора о завершении обработки и готовности к выгрузке.

ЗНАЧЕНИЕ ТРЕХЗОННОЙ СХЕМЫ

Три зоны в данной печи — это не формальный параметр, а основа управляемого профиля пайки.
Зона предварительного нагрева используется для плавного и равномерного прогрева платы и компонентов. На этом этапе снижается риск резких термических воздействий, выравнивается температура изделия и создаются условия для корректного выхода на следующий этап.
Зона пикового нагрева формирует вершину профиля, при которой происходит оплавление припоя. Именно здесь обеспечивается температурный режим, необходимый для получения качественного паяного соединения в соответствии с требованиями паяльной пасты и компонентов.
Зона охлаждения необходима для контролируемого снижения температуры после пайки. Это позволяет избежать резких термоударов и уменьшить внутренние термические напряжения в плате и компонентах.
Главное преимущество заключается не просто в количестве зон, а в том, что печь позволяет использовать каждую зону как отдельный управляемый этап технологического процесса.

Заказать

Технология работы

За счёт чего достигается качество пайки
Формирование реального термопрофиля

Качество пайки в САХАРА СХ250-П1 достигается за счёт сочетания трёх факторов:

разделения процесса на предварительный нагрев, пиковый нагрев и охлаждение;
автоматического перемещения платы между зонами;
настройки профиля по термопарам, установленным непосредственно на самой плате.

При настройке термопрофиля технолог ориентируется на показания термопар, расположенных на печатной плате. Это позволяет настраивать профиль по реальной температуре изделия и компонентов, а не по температуре воздушной среды внутри камеры.
Таким образом достигается не абстрактная температура печи, а реальный профиль на самой плате, соответствующий технологическим требованиям.
Если профиль предварительно настроен корректно, процесс пайки воспроизводится от платы к плате без постоянной ручной корректировки. За несколько лет эксплуатации не было зафиксировано жалоб на качество пайки при правильной настройке профиля перед запуском партии.

РАБОТА С ТЕРМОПРОФИЛЕМ

Настройка профиля технологом
Работа с печью предполагает предварительную настройку профиля пайки под конкретную плату, компоненты и используемую паяльную пасту.
Типовой порядок работы следующий:

На внешнем компьютере создаётся или корректируется профиль пайки.
На плате устанавливаются термопары в контролируемых точках.
Выполняется тестовый цикл.
По результатам измерения анализируется фактическая температурная кривая на плате.
При необходимости корректируются параметры нагрева и время нахождения в зонах.
После получения требуемого профиля он сохраняется в памяти печи и используется для рабочей партии.

Такой подход позволяет строить процесс пайки в соответствии с требованиями даташита паяльной пасты и фактическими тепловыми характеристиками конкретного изделия.

Полная автоматизация процесса:
что именно автоматизировано

После задания и сохранения термопрофиля дальнейший цикл выполняется автоматически.
Оператор вручную загружает печатную плату в подвижную корзину и запускает цикл. После этого:
корзина автоматически перемещает плату в зону предварительного нагрева;
после выдержки по заданному профилю плата автоматически переводится в зону пикового нагрева;
затем система переводит плату в режим охлаждения;
после завершения цикла плата автоматически выводится из печи;
система подаёт звуковой сигнал о завершении процесса.
Таким образом, оператор не управляет пайкой вручную по времени и не перемещает плату между зонами. Он выполняет только загрузку, запуск и выгрузку, а термопрофиль отрабатывается автоматически по сохранённому сценарию.

Получить консультацию

Повторяемость и устранение перегрева

Практический результат

При использовании обычных настольных печей одной из типовых проблем является перегрев плат, вызванный грубым формированием профиля и отсутствием управляемого разделения этапов нагрева и охлаждения.
При переходе на САХАРА СХ250-П1 эта проблема устраняется за счёт:

разделения процесса на отдельные технологические зоны;
настройки по реальной температуре платы;
автоматического прохождения платы по заданному профилю;
исключения ручного влияния на продолжительность этапов пайки.

В практической эксплуатации такой подход позволил устранить проблему перегрева у клиента, ранее использовавшего обычную настольную печь. После стабилизации процесса клиент приобрёл вторую печь того же типа.

Для каких задач применяется САХАРА СХ250-П1

Для каких задач применяется
Основные сценарии использования

САХАРА СХ250-П1 применяется для следующих задач:

прототипирование;
мелкосерийное производство;
небольшое регулярное производство;
обучение;
пайка плат со сложными SMD-компонентами;
работы, связанные с BGA, включая реболлинг.

Формат печи ориентирован на лаборатории, небольшие производства, контрактные участки и инженерные подразделения, которым требуется управляемый и повторяемый процесс пайки без использования полноразмерной конвейерной линии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры:

Габаритные размеры: 290 × 400 × 600 мм.
Масса: 22 кг.
Максимальный размер печатной платы: 200 × 260 мм.
Тип нагрева: конвекционный.
Количество технологических зон: 3.
Структура зон: предварительный нагрев, пиковый нагрев, охлаждение.
Пиковая мощность: 3,6 кВт.
Рабочая мощность: около 2,8 кВт.
Питание: от бытовой электрической сети.
Среднее время цикла: около 5 минут, в зависимости от профиля и изделия.

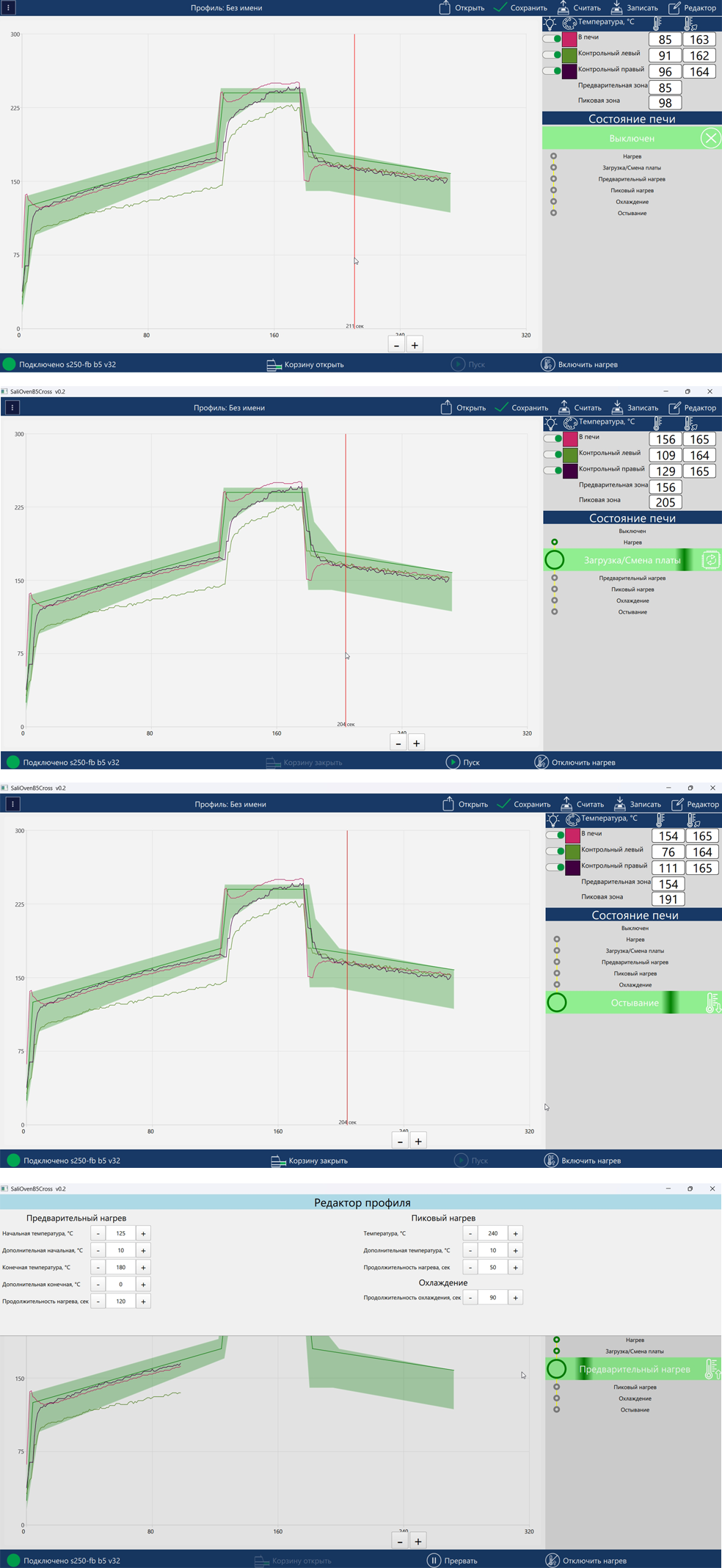

Описание программы управления печью САХАРА СХ250‑П1

SaliOvenB5Cross v0.2 — программное обеспечение для настройки, запуска и контроля процесса пайки в конвекционной печи САХАРА СХ250‑П1. Программа подключается к печи по USB и объединяет все основные функции управления на одном понятном экране.

Оператор может создавать новый термопрофиль или использовать ранее сохранённый вариант в качестве основы. В редакторе профиля настраиваются три ключевых этапа процесса: предварительный нагрев, пиковый нагрев и охлаждение. Для каждого этапа задаются температура, продолжительность и дополнительные температурные корректировки, которые помогают компенсировать теплоёмкость конкретной платы и установленных на ней компонентов.

В центре рабочего окна отображается заданный термопрофиль с зелёным коридором допуска. На этот же график в реальном времени выводятся фактические значения температуры: данные стационарного датчика печи и двух независимых контрольных термопар. Контрольные термопары можно установить непосредственно на печатную плату и на наиболее теплоёмкий или критичный компонент, чтобы увидеть реальную температуру изделия, а не только воздуха внутри печи.

После завершения цикла фактический график остаётся доступен для анализа. Оператор может установить курсор в любую точку графика, посмотреть температуру каждого датчика в выбранный момент и сравнить результат с заданным коридором допуска. Это позволяет корректировать профиль на основе измерений: например, увеличить дополнительную температуру, если плата стабильно не достигает требуемого режима, или снизить её при перегреве.

В верхней панели доступны команды открытия, сохранения, чтения, записи и редактирования профилей. Профиль можно сохранить на компьютере как технологический архив, а затем загрузить повторно для аналогичных изделий, паст или типов плат. Отдельная команда записывает рабочий профиль во внутреннюю память печи. Именно этот профиль САХАРА СХ250‑П1 выполняет при работе с ПК и в автономном режиме без подключённого компьютера.

Нижняя панель программы показывает состояние связи с печью и предоставляет команды для открытия и закрытия корзины, включения нагрева, запуска цикла и его аварийного прерывания. Во время пайки программа наглядно показывает текущий этап: нагрев, загрузку и смену платы, предварительный нагрев, пиковый нагрев, охлаждение или остывание. После нажатия «Пуск» печь автоматически перемещает корзину между технологическими зонами, выдерживает заданные параметры и выводит плату после завершения цикла.

SaliOvenB5Cross v0.2 превращает настройку пайки из работы «на глаз» в контролируемый технологический процесс: профиль создаётся по требованиям паяльной пасты, проверяется по реальным измерениям и затем стабильно воспроизводится от платы к плате.
